Обзор

В сфере станков с ЧПУ существует огромное множество коммуникационных интерфейсов, профилей и механизмов для интеграции станков в производственную сеть. На рынке представлены как стандартизированные, так и индивидуальные производственные решения. Такое разнообразие, равно как и недостаточно последовательная стандартизация в настоящее время способствуют активной работе в направлении сетевого объединения систем.
OPC UA представляет собой стандарт связи между различными участниками. В системе заложена возможность задавать информационные модели домена и модели с учетом специфики применения.Несмотря на то, что протокол OPC UA хорошо зарекомендовал себя в области станков с ЧПУ, до сих пор не существует универсальных и последовательных информационных моделей.

В связи с этим в сотрудничестве с Объединением немецких станкостроительных заводов (VDW) и фондом OPC была разработана информационная модель OPC UA для согласования и обмена данными с системами ЧПУ.

Техническое описание

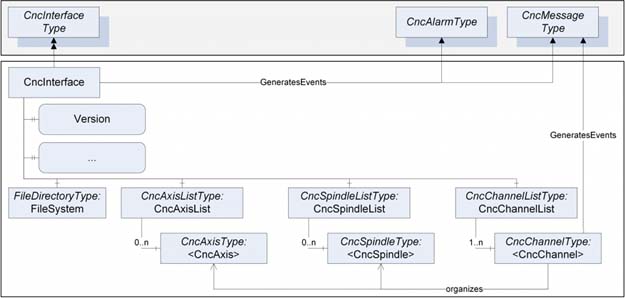

Главная цель обобщающего стандарта OPC UA для систем ЧПУ — это создание информационной модели, которая ляжет в основу четко определенного и структурированного интерфейса для данных ЧПУ. Таким образом, задаются как информационные элементы, так и структура. При этом сохраняется возможность использования индивидуальных расширений с учетом особенностей конкретного производителя и задачи. Что касается структуры интерфейса данных ЧПУ, она построена по принципу горизонтальных иерархий. Однако создание многократных ссылок на объекты будет использоваться для указания присвоенных функций компонентов в пределах аппаратной или программной системы.

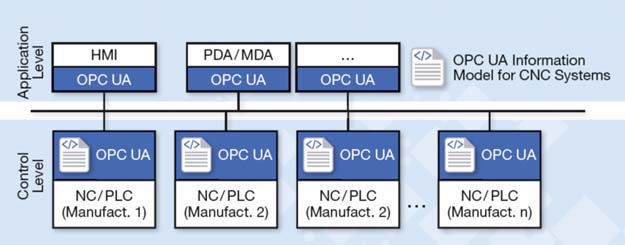

«Информационная модель OPC UA для систем ЧПУ» сфокусирована на данных, расположенных внутри ядра ЧПУ, но не внутри ПЛК системы ЧПУ. Это следует из главной цели данной информационной модели, направленной на стандартизацию интерфейса, который обеспечивает и поддерживает доступ к четко определенным исходным данным. Таким образом, эта информационная модель обращена к таким приложениям, как пользовательские интерфейсы, системы PDA/MDA, приложения для диагностики и мониторинга, но не обязательно применима к таким приложениям как системы управления производством (MES) или системы управления ресурсами предприятия (ERP), поскольку две последние системы нуждаются главным образом в сводных данных.

Проектная группа

·        Chiron

·        DMG MORI

·        Heller

·        Index

·        ISW

·        Rexroth

·        Schütte

·        Siemens

·        Trumpf

·        VDW

О проекте

Узнать подробнее

· Загрузить здесь: Обобщающая спецификация «OPC UA для систем ЧПУ» — релиз 2016 г.

·  Брошюра в формате PDF: Информационная модель OPC-UA для систем ЧПУ

Контактная информация

Председатель проектной группы: Маттиас Кайнерт, matthias.keinert@isw.uni-stuttgart.de

Объединение немецких станкостроительных заводов (VDW)
Corneliusstraße 4
60325 Frankfurt am Main
Тел.: +49 69 756081-0
Эл. почта: vdw(at)vdw.de
Сайт: www.vdw.de
