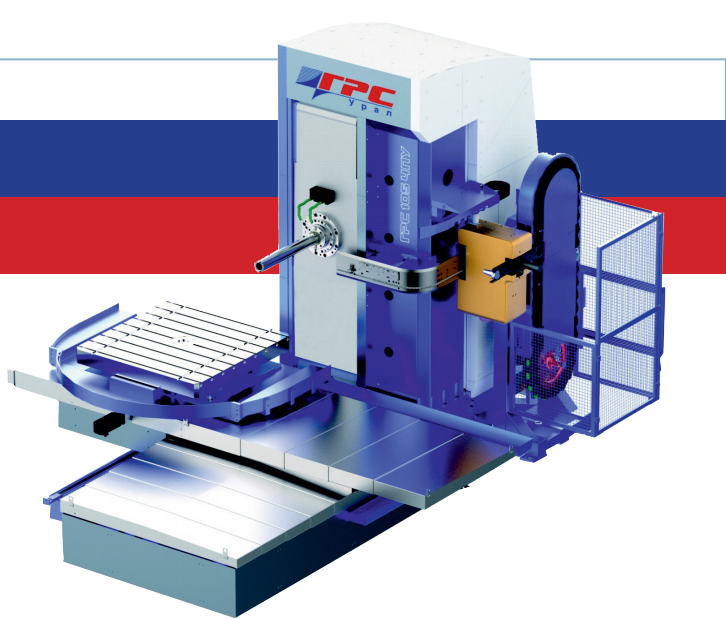

Горизонтальный расточно-фрезерный станок ГРС 105 ЧПУ является современным высокопроизводительным обрабатывающим станком. Высокие параметры резания и широкий выбор технологических функций позволяют использовать этот станок для выполнения очень сложных технологических операций.

Непрерывное управление координатами X, Y, Z, W и поворотный стол для обработки неротационных деталей создают условия для его универсального использования. Применяется для эффективной обработки коробчатых деталей, а также при обработке пресс-форм и других заготовок сложной формы.

Станки можно дополнить рядом дополнительных устройств, которые значительно расширяют технологические возможности станка. Современные системы ЧПУ (Siemens 840 Dsl/ Балт Систем NC-310) обеспечивают удобное управление станком и предоставляют пользователю множество полезных функций.

Станок ГРС 105 ЧПУ осуществляет перемещение по 5 осям (X, Y, Z, W и В) и обеспечивает позиционирование шпинделя («С»). Шпиндельная бабка «N» (Normal) предназначена, прежде всего, для силовой обработки и подходит для использования фрезерных головок и планшайб. В то же время на максимальных оборотах позволяет производить окончательные операции. Исполнение с высокооборотной шпиндельной бабкой "R(R4)" (Rapid) предназначено, прежде всего, для точной обработки с высокими скоростями резания.

Рама станка

Станок изготовлен в классическом исполнении с неподвижной стойкой, выдвижным шпинделем и крестообразным передвижным поворотным столом. Основные части рамы станка, в том числе его передвижные части - отливки из серого чугуна с оптимально установленными размерами.

Направляющие

 - Направляющие крестовых салазок – это комбинированные направляющие с ограничением зазоров, на базе направляющих качения в комбинации с поверхностями скольжения

- Направляющие шпиндельной бабки и кареток стола –направляющие скольжения с ограничением зазоров

- Рабочий шпиндель в полом шпинделе – направляющие скольжения.

 - Передвижной узел по координате B в положении покоя гидромеханически стабилизирован.

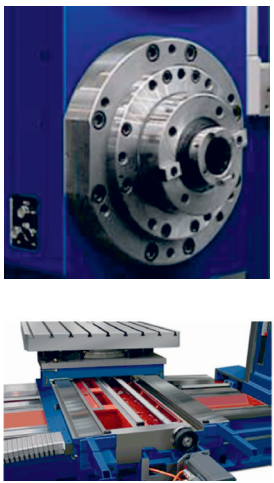

Шпиндельная бабка

Главный рабочий орган станка, состоящий из шпинделя, опирающегося на прецизионные радиально-упорные подшипники, двигателя, зубчатой передачи. На торец шпинделя можно установить планшайбу, фрезерные головки и др.специальные приспособления. Вес шпиндельной бабки компенсируется противовесом, установленным внутри стойки.

Приводы перемещений

Подача крестовых салазок и каретки стола, шпиндельной головки, выдвижение рабочего шпинделя осуществляется через ШВП с ограничением зазора и предварительным натяжением. Вращение стола осуществляется через зубчатую передачу.

Смазка станка

Смазка основных компонентов станка способствует плавному движению узлов и препятствует их преждевременному износу.

- В приводах подач используется постоянная смазка гризом.

- Для привода шпинделя используется автоматическая система смазки маслом.

- На направляющие перемещаемых узлов смазка подается по времени с помощью специальных дозаторов от центрального смазочного агрегата.

Измерения

Измерение положения узлов осуществляется:

- по оптическим линейкам Heidenhain для перемещений по линейным осям X,Y,Z;

- относительными вращающимися датчиками HEIDENHAIN для круговых осей W, B, С.
