Единое цифровое решение для широкого множества станков.

 Контроль и корректировка геометрических и поворотных осей станков

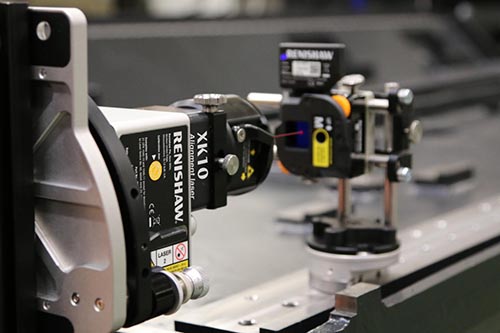

Лазерная система для юстировки XK10 предназначена для контроля геометрических погрешностей и погрешностей углового позиционирования станков. При использовании со станочным крепежным комплектом для XK10, система ускоряет и облегчает измерения по сравнению с традиционными средствами, такими как циферблатные индикаторы, автоколлиматоры и метрологические эталоны. С ее помощью можно контролировать прямолинейность, перпендикулярность, плоскостность, параллельность и уровень линейных направляющих, а также проверять направление шпинделя и соосность узлов вращающихся станков.

Контроль геометрических погрешностей и погрешностей углового позиционирования во время подготовки, обслуживания и ремонта станка обеспечивает точность юстировки и регулировки осей станка и достижение оптимальных рабочих характеристик. Это снижает продолжительность сборки и обслуживания станка на объекте, в том числе планового обслуживания и обслуживания после столкновения.

С помощью одной системы XK10 можно измерять и регистрировать геометрические погрешности самых разных типов. Считывание погрешностей в реальном времени позволяет выполнять регулировку станка в процессе юстировки.

Обзор системы

·       Пуск — это основной метод передачи лазерной энергии для большинства типов измерения. Лазер применяется в блоке М для геометрических измерений на расстояние до 30 м.

·       Блоки S и M содержат как источники, так и приемники лазерного излучения; их конфигурации можно настраивать в зависимости от типа контролируемой погрешности.

·       Дисплей предназначен для выполнения измерений и регистрации их результатов, а также отображения показаний в реальном времени для простоты юстировки. Питаемый от перезаряжаемой батареи, он способен работать в автономном режиме до 30 часов.

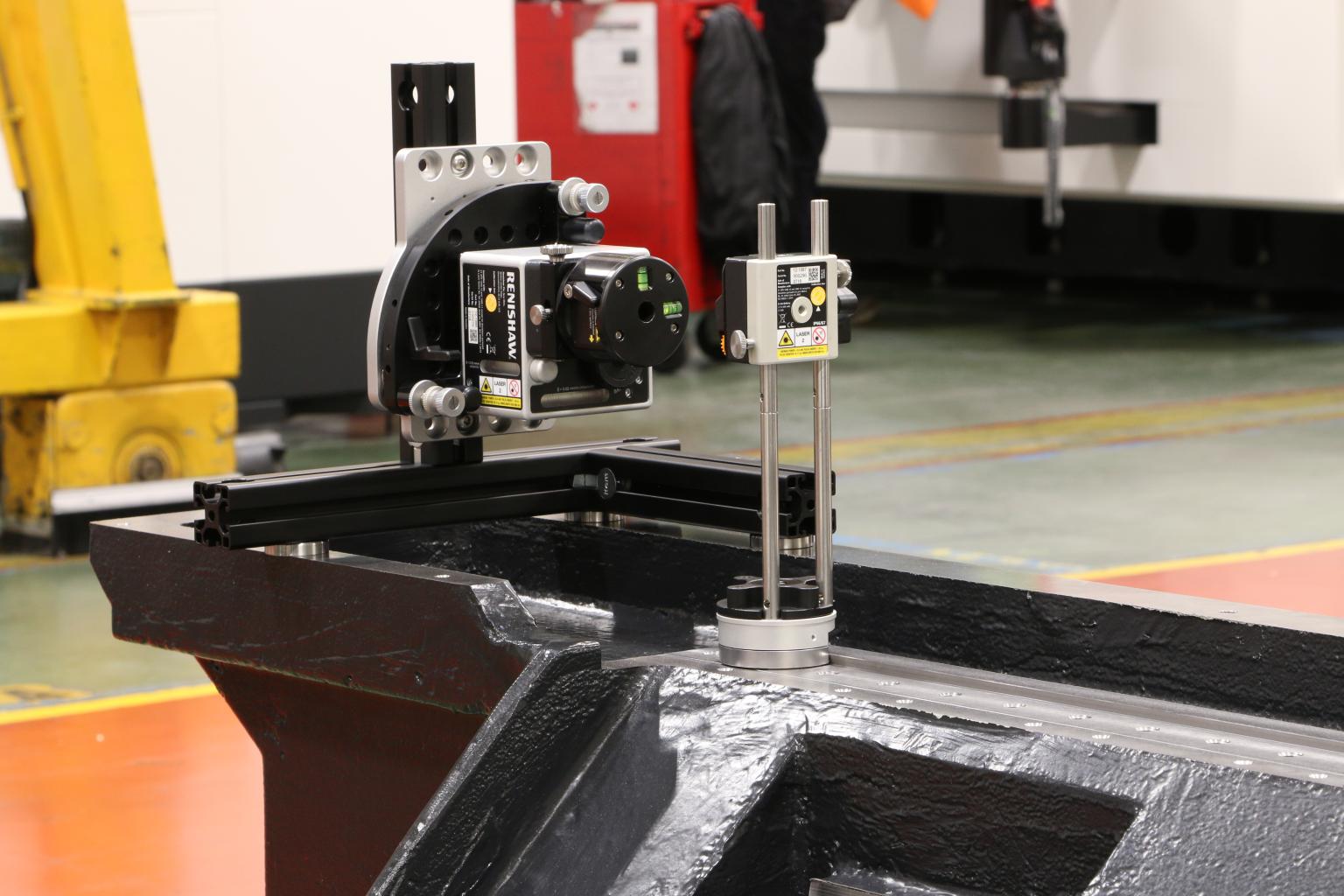

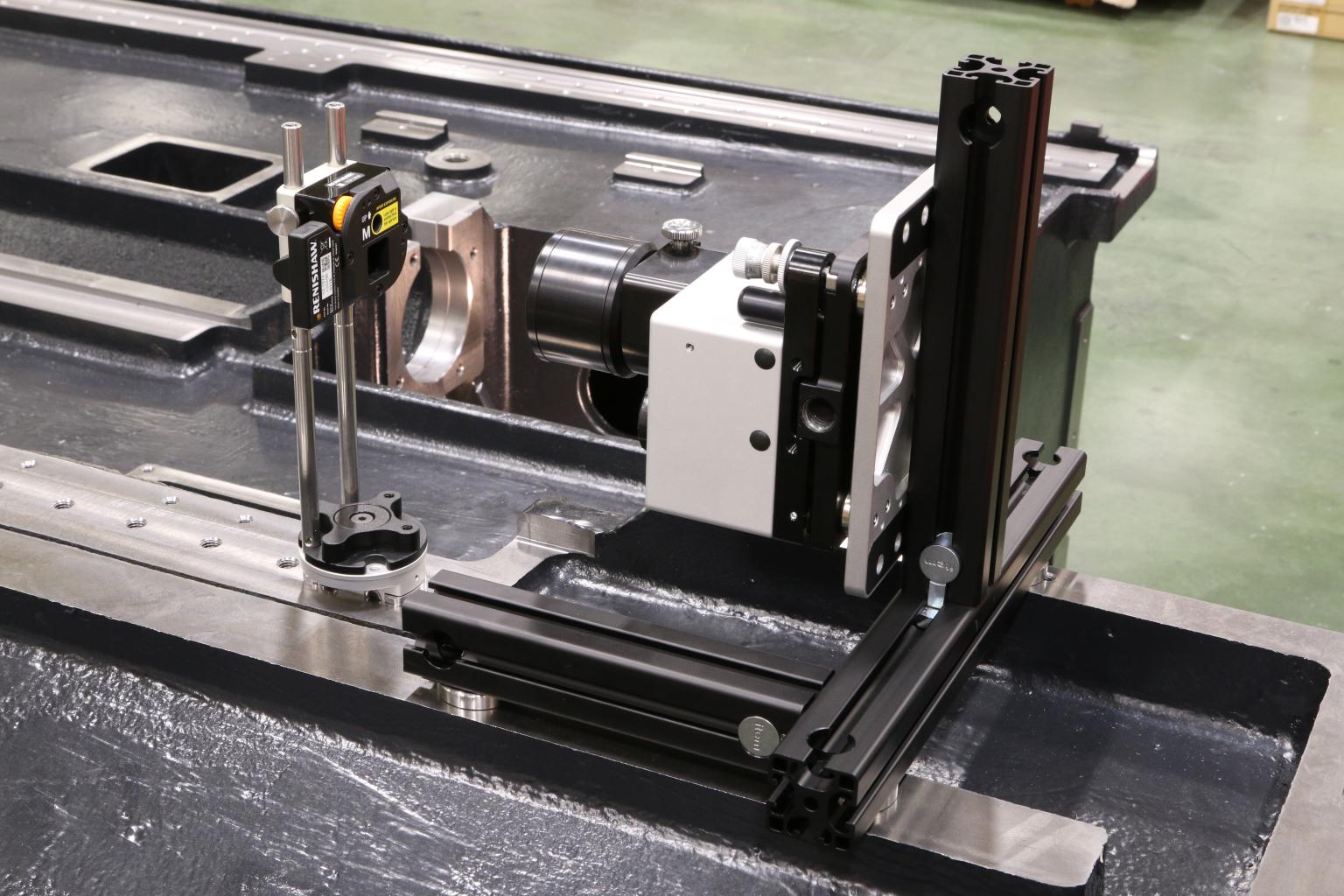

·       В систему XK10 входит станочный крепежный комплект, который специально предназначен для повышения повторяемости и точности измерений.

Основные характеристики и преимущества

Благодаря своей конфигурации, это изделие представляет собой многофункциональное метрологическое решение для станков. Крепежный комплект позволяет применять систему на станках различных размеров и конфигураций.

·       Поворотная головка облегчает наведение лазерного луча из пускового блока и позволяет осуществлять контроль плоскостности по точкам сетки.

·       Интуитивно понятное программное обеспечение позволяет легко и быстро выполнять процессы установки и измерения.

·       Поддержка беспроводной связи. Отсутствие кабелей повышает гибкость системы с точки зрения наладки и измерений.

·       Удобное крепление обеспечивает повторяемость и точность результатов, а также снижает время наладки.

·       Гибкость — множество измерений на станках различной конфигурации с помощью одного комплекта.

·       Автоматический анализ. Оперативное получение результатов после измерения, отображение данных в реальном времени для регулировки.
