Мощные регулируемые источники питания РИП-1.

16 января 2008 г.

Автор: ЗАО «НПП «АКИС» г.Тула 2007 г.

«Конструктивно и функционально законченные» - что включает в себя это понятие с позиций потенциального потребителя?

• компактная и ремонтно-пригодная конструкция корпуса;
• возможность простого и оперативного подключения как к питающей сети переменного тока, так и цепи нагрузки постоянного тока;
• реализация местного и дистанционного управления;
• контроль параметров выходного тока и напряжения;
• несложная и понятная процедура установки уровня выходного напряжения;
• контроль аварийных режимов и эффективная диагностика неисправностей;
• возможность удобного и мобильного перемещения в пределах производственного помещения;
• работа в составе управляемого технологического комплекса через интерфейс RS-485 (RS-232);
• современные дизайнерские и конструктивные решения при компоновке источника питания.

Один из вариантов - регулируемый мощный источник питания РИП-1.
Ряд мощностей в данном конструктиве соответствует: 3кВт, 6кВт, 9кВт, 12кВт, 15кВт.

Основные технические характеристики и варианты исполнений:

- входное питающее напряжение..............................~ 3-фазное, 380 В;
- система питания ................................TNS (пятипроводная 3Р+N+РЕ);
- частота питающей сети.......................................................50 Гц;
- диапазон изменения фазного входного питающего
напряжения................................................................176÷264 В;
- номинальное выходное напряжение................................. 24 В (48 В);
- диапазон регулирования выходного напряжения......20 ÷ 30 В (40÷60 В);
- мощность, опционно..............................................3, 6, 9, 12, 15 кВт;
- число каналов выходного напряжения, опционно.........................1,2 ;
- точность установки выходного напряжения, не хуже .....................1 %;
- стабилизация выходного напряжения .....................................0,5 %;
- номинальный выходной ток, опционно 125, 250, 275, 500, 625 для U=24В;
- величина пульсаций, не более ................................................3 %;
- изменение выходного напряжения при изменении
нагрузки от 0 до 50% и наоборот, не более............................... 0,1 В;
- время переходного процесса, не более....................................0,2 сек;
- рабочая температура окружающей среды .............................0÷400 С;
- габаритные размеры.............................................763х600х800 мм;
- масса, для Р=15кВт, не более.................................................60 кг
- срок службы, не менее .......................................................20 лет.

В качестве примера, внешняя характеристика РИП-1 (усредненная) для U=24В и Iном=250А представлена на рис.1


Сервисные функции и защита:

- индикация выходного напряжения и тока нагрузки по каждому каналу;
- коммутация нагрузки по каналам раздельная с кнопок на лицевой панели и с выносного пульта;
- подключение нагрузки через силовой разъем;
- полная гальваническая развязка входной цепи от выходной;
- защита от перенапряжения по входу;
- защита от импульсных помех по входу;
- ограничение выходного тока;
- защита по току цепи нагрузки;
- защита от перенапряжения по выходу > 30В ( > 60В) ;
- защита от пониженного напряжения по выходу < 20В (< 40В) ;
- защита от перегрева.

Общие сведения об изделии.

Изделие РИП-1-24 (РИП-1-48) является источником питания с микропроцессорным управлением, в основе которого высокопроизводительные и экономичные модули выпрямителей, работающие на общую магистраль в режиме активного токораспределения.
Конструктивно, по всему ряду мощностей РИП-1 выполнен в унифицированном корпусе двухстороннего обслуживания с вентиляционными решетками в верхней части корпуса. На нижнем основании установлены 4 ролика для обеспечения передвижения. Внешний вид изделия представлен на рис.2

Рис.2

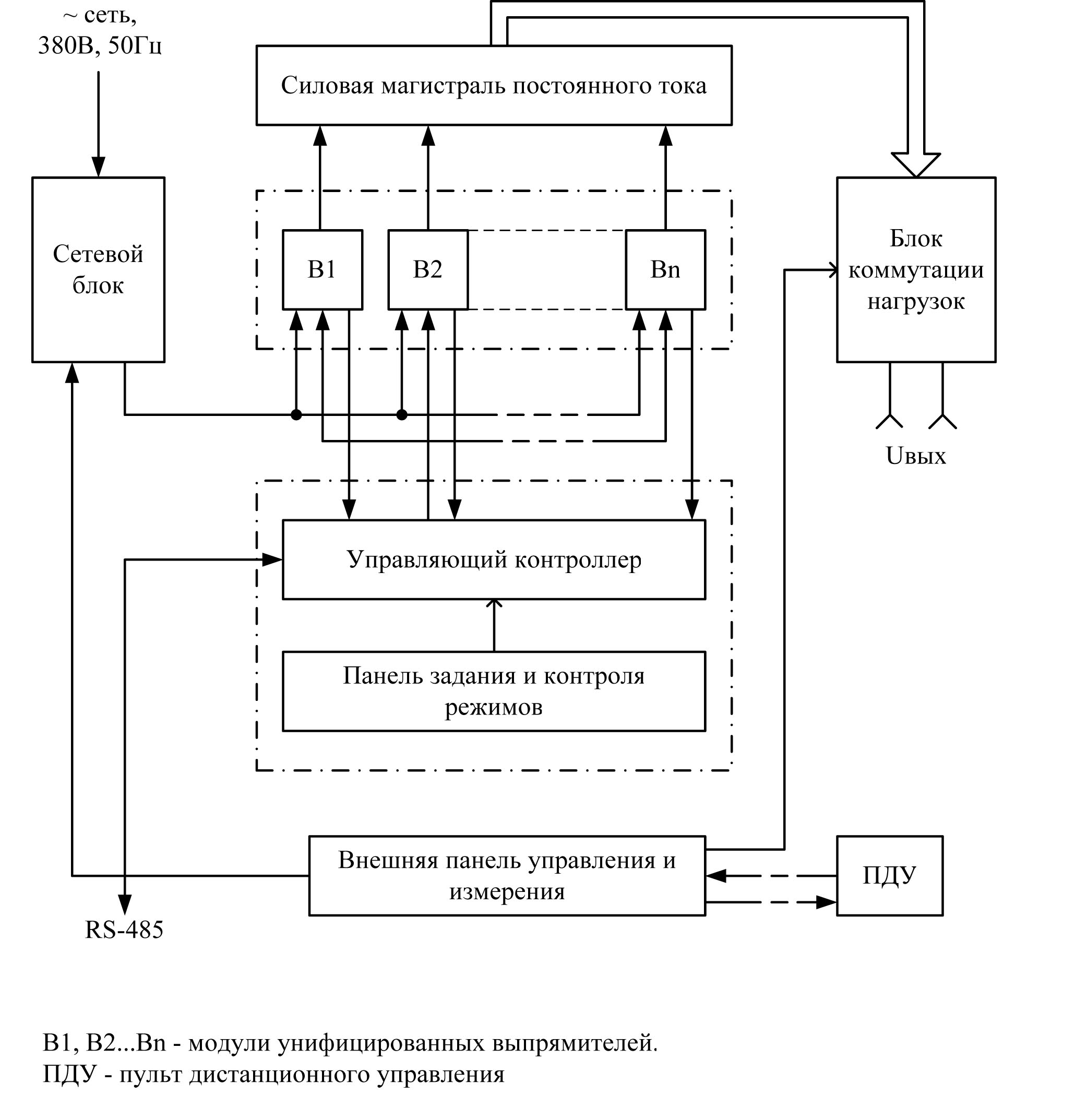

Очевидно, что сферы возможного применения определяются приведенными техническими характеристиками, комплектностью, функциональными возможностями и структурным построением источника (рис.3)


Благодаря достаточно высокому диапазону выходных напряжений и токов оправдано применение РИП-1 на ряде специальных машиностроительных производств, выпускающих или использующих высокоточные и динамичные приводные устройства с высокомоментными электродвигателями постоянного тока.
Например, при проведении испытаний и снятии электромеханических характеристик, особенно в переходных режимах сброса и наброса мощности нагрузки, необходим высокий уровень динамических параметров, таких как изменение выходного установленного напряжения, максимальное время восстановления выходного напряжения, максимальное время нарастания выходного тока и выходного напряжения.
Не менее эффективным может быть использование РИП-1 при проверке функционирования радиоэлектронных устройств, питающихся от источников напряжения с таким же номинальным напряжением Uн=24В (48В), в условиях моделирования изменения напряжения в функции времени в необходимом диапазоне. Такие испытания способствуют выявлению слабых мест как в схемотехнических решениях, так и в выборе элементной базы.
Ряд эксплуатационных характеристик, связанных с качеством выходного напряжения (уровень нестабильности, значение гармонических искажений, пик-шум, уровень пульсаций при максимальной нагрузке и т.д.), позволяют использовать источник в различных конфигурациях для обеспечения качественного распределенного питания рабочих мест контроля и регулировки различной промышленной и бытовой электротехнической аппаратуры.
Кроме этого, применение РИП-1 крайне предпочтительно там, где специфика ряда работ, при стендовых испытаниях и эксплуатации радиоэлектронных и электротехнических изделий требует гальванической развязки по питанию от сетевого источника питания, а также эффективной и надежной защиты от превышения напряжения на выходе. Как правило, такие производства связаны с применением дорогостоящих комплектующих изделий либо с повышенными требованиями по условиям безопасности проведения работ.



Ген.директор-гл.специалист
ЗАО «НПП «АКИС»
Клевцов А.В.

300026, г.Тула, Калужское шоссе, д.3,
тел./факс 8 (4872) 23-53-10, тел. 23-15-26
Е-mail: AKIS_Tula @ inbox.ru
http://home.tula.net/akis
