Новая серия линейных направляющих SBI

25 ноября 2009 г.

Автор: ЗАО “Сервотехника”

В конструкции направляющих серии SBI произошли серьезные изменения:

  • Торцевая пылесъемная пластина имеет новую двойную структуру, позволяющую повысить защиту от попадания пыли и инородных частиц
  • Торцевая пластина изготовлена из нового пластика, имеющего высокую жесткость. Пластина теперь может выдерживать большие ударные нагрузки без повреждений.
  • Держатели шариков защелкиваются в корпус, что позволяет обеспечивать внутреннее самовыравнивание и равномерное распределение нагрузки между шариками. Верхняя и нижняя пластины держателей работают в паре и обеспечивают наилучшее удержание шариков в канале.
  • Пластина и возвратные трубки выполнены как одно целое. За счет этого шарики лучше движутся по возвратным каналам, распространение смазки осуществляется эффективнее, уменьшаются потери смазки.
  • Каретка имеет очень жесткую структуру, увеличен радиус циркуляции шариков для плавного хода. За счет увеличенной длины каретка имеет большую нагрузочную способность.

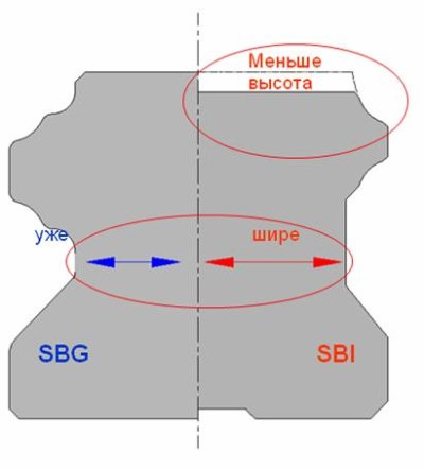

  • Рельс SBI имеет более низкий профиль и шире базу. Подобная форма позволяет уменьшить расходы на производство и повысить линейную точность.
Преимущества серии SBI по сравнению с серией SBG/SBS
  1. Нагрузочная способность больше на 40%. Это достигается за счет увеличения длины каретки, т.е. большого количества шариков, находящихся в контакте с рельсом. При этом общая длина каретки увеличилась незначительно (на 20%).
  2. Ниже шум при работе даже при преднатяге K2, K3.
  3. Выше скорость перемещения, плавность хода. Максимальная скорость перемещения - 5 м/с.

Таким образом, направляющие новой серии SBI по сравнению со стандартными сериями SBG/SBS и аналогичными продуктами имеют следующие преимущества: больше нагрузочную способность, скорость перемещения, плавность хода, меньший уровень шума.
Каретки новой серии SBI имеют такие же монтажные размеры (кроме длины), как и у серии SBG и унаследовали ее преимущества по сравнению с аналогичными продуктами.



  • Торцевая пылесъемная пластина имеет новую двойную структуру, позволяющую повысить защиту от попадания пыли и инородных частиц
  • Торцевая пластина изготовлена из нового пластика, имеющего высокую жесткость. Пластина теперь может выдерживать большие ударные нагрузки без повреждений.
  • Держатели шариков защелкиваются в корпус, что позволяет обеспечивать внутреннее самовыравнивание и равномерное распределение нагрузки между шариками. Верхняя и нижняя пластины держателей работают в паре и обеспечивают наилучшее удержание шариков в канале.
  • Пластина и возвратные трубки выполнены как одно целое. За счет этого шарики лучше движутся по возвратным каналам, распространение смазки осуществляется эффективнее, уменьшаются потери смазки.
  • Каретка имеет очень жесткую структуру, увеличен радиус циркуляции шариков для плавного хода. За счет увеличенной длины каретка имеет большую нагрузочную способность.
  • Рельс SBI имеет более низкий профиль и шире базу. Подобная форма позволяет уменьшить расходы на производство и повысить линейную точность.
Преимущества серии SBI по сравнению с серией SBG/SBS
  1. Нагрузочная способность больше на 40%. Это достигается за счет увеличения длины каретки, т.е. большого количества шариков, находящихся в контакте с рельсом. При этом общая длина каретки увеличилась незначительно (на 20%).
  2. Ниже шум при работе даже при преднатяге K2, K3.
  3. Выше скорость перемещения, плавность хода. Максимальная скорость перемещения - 5 м/с.

Таким образом, направляющие новой серии SBI по сравнению со стандартными сериями SBG/SBS и аналогичными продуктами имеют следующие преимущества: больше нагрузочную способность, скорость перемещения, плавность хода, меньший уровень шума.
Каретки новой серии SBI имеют такие же монтажные размеры (кроме длины), как и у серии SBG и унаследовали ее преимущества по сравнению с аналогичными продуктами.

ЗАО "Сервотехника" Тел. (495) 797-88-66 Факс (495) 450-00-43
